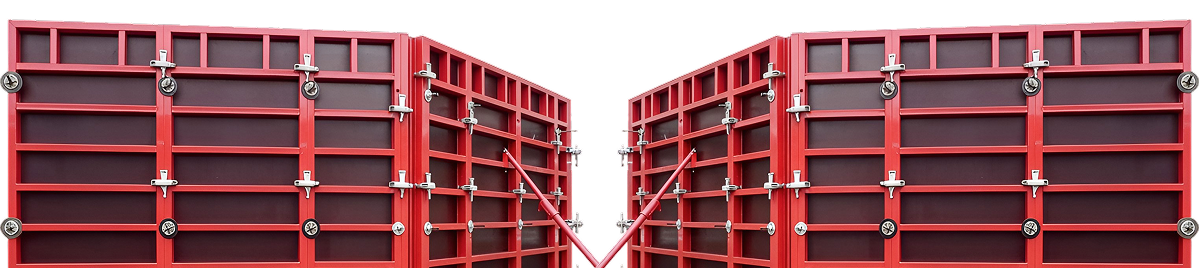

Опалубка стен
Стеновая опалубка предназначена для возведения монолитных бетонных каркасов жилых и промышленных зданий, мостов и тоннелей. Опалубка стен состоит из линейных щитов, угловых элементов, кронштейнов подмостей и ограждений, клиновых замков, набора стяжных болтов,соединительных комплектов, выравнивающих балок, наружных и внутренних стеновых элементов.
Мы производим три вида стальной опалубки:
Гелиос-Армада - стандартная опалубка, с несущей способностью 8 тонн на м2. Толщина профиля 2.5 мм. Марка стали Ст3. Механическая и химическая подготовка каркаса. Краска порошковая, полиэфирная.
Гелиос EURO – усиленная опалубка. Толщина профиля 3 мм, марка стали Ст3. Конусные трубки позволяют удалять бетон в процессе бетонирования естественным образом. Механическая и химическая подготовка каркаса. Краска – порошковая, полиуретановая.
VERLAUF – опалубка высшего класса. Стальной каркас выполнен из профиля толщиной 3 мм 09Г2с. Периметр щита усилен стальными уголками толщиной 10 мм. Уголки прочно защищают каркас при падении и позволяют легко производить демонтаж опалубки после заливки бетона. Так же в этой системе используются конусные трубки, которые позволяют удалять бетон в процессе бетонирования естественным образом.
Во всех системах мы используем запатентованный профиль с увеличенным опорным бортиком. Преимущества данного профиля по сравнению с другими опалубочными профилями:
1. Втулки для стяжек проходят непосредственно в теле самого профиля м по этому в фанере нет необходимости делать дополнительные отверстия
2. Широкая полка работает как дополнительное ребро жесткости при нагрузке на каркас
|
Профиль: 100х40 мм.
Диаметр отверстия: 25мм.
Служит для крепления комплектующих
|
Профиль: 120х60 мм.
Материал: Сталь 09Г2С
Толщина стали: 3,0 мм.
|
Широкая верхняя полка
позволяет избегать
отверстий в фанере,
тем самым увеличивая
её оборачиваемость.

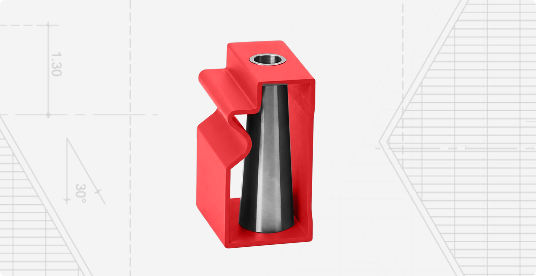

Конусная втулка допускает
смещение щитов по
горизонтали.
|

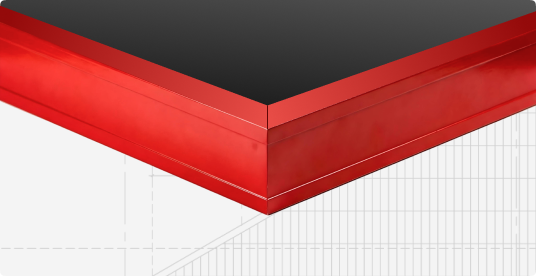

Фанера ламинированная
Производство: Демидово
Плотность пленки: 220/м2
Крепление саморезами
к палубе обеспечивает
легкую перефанеровкую
|
Увеличение длины
сварного шва на данном
стыке повышает общую
прочность щита на 20%.
|
Совместимость с другими производителями:
Существует возможность изготовления щитов с отверстиями под стяжные болты
и комплектующие согласно техническому заданию заказчика.

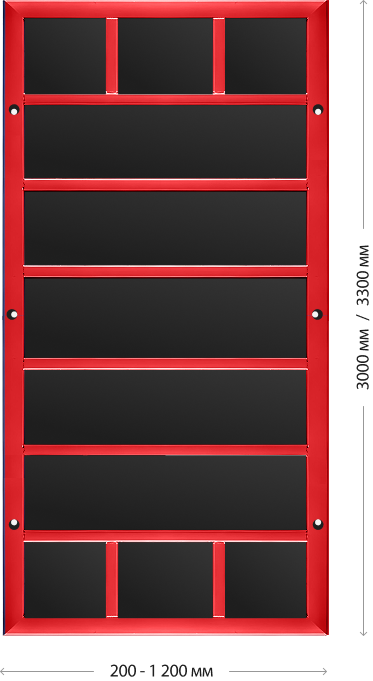

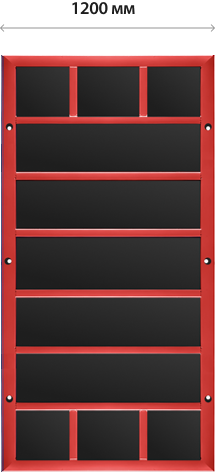

| Щиты линейные "Гелиос - Армада" H=3.3м.
|
Размер
|
Наименование
|
S, м2
|
Вес, кг
|
|
| 1,2х3,3
|
ЩЛ GA.ST-120
|
3,96
|
197,0
|
| 1,15х3,3
|
ЩЛ GA.ST-120
|
3,79
|
195,0
|
| 1,1х3,3
|
ЩЛ GA.ST-120
|
3,63
|
193,0
|
| 1,05х3,3
|
ЩЛ GA.ST-120
|
3,46
|
186,0
|
| 1,0х3,3
|
ЩЛ GA.ST-120
|
3,3
|
181,0
|
| 0,95х3,3
|
ЩЛ GA.ST-120
|
3,1
|
174,5
|
| 0,9х3,3
|
ЩЛ GA.ST-120
|
2,97
|
168,5
|
| 0,85х3,3
|
ЩЛ GA.ST-120
|
2,8
|
162,0
|
| 0,8х3,3
|
ЩЛ GA.ST-120
|
2,64
|
155,0
|
| 0,75х3,3
|
ЩЛ GA.ST-120
|
2,47
|
149,0
|
| 0,7х3,3
|
ЩЛ GA.ST-120
|
2,31
|
143,0
|
| 0,65х3,3
|
ЩЛ GA.ST-120
|
2,14
|
138,0
|

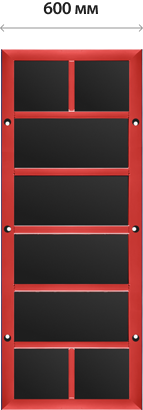

| 0,6х3,3
|
ЩЛ GA.ST-120
|
1,98
|
133,0
|
| 0,55х3,3
|
ЩЛ GA.ST-120
|
1,81
|
125,0
|
| 0,5х3,3
|
ЩЛ GA.ST-120
|
1,65
|
119,0
|
| 0,45х3,3
|
ЩЛ GA.ST-120
|
1,48
|
112,0
|
| 0,4х3,3
|
ЩЛ GA.ST-120
|
1,32
|
108,0
|
| 0,35х3,3
|
ЩЛ GA.ST-120
|
1,15
|
101,0
|
| 0,3х3,3
|
ЩЛ GA.ST-120
|
0,99
|
94,0
|
| Щиты линейные "Гелиос - Армада" H=3,0м.
|
Размер
|
Наименование
|
S, м2
|
Вес, кг
|
|
|
| 1,2х3,0
|
ЩЛ GA.ST-120
|
3,6
|
174,0
|
| 1,15х3,0
|
ЩЛ GA.ST-120
|
3,45
|
168,0
|
| 1,1х3,0
|
ЩЛ GA.ST-120
|
3,3
|
161,0
|
| 1,05х3,0
|
ЩЛ GA.ST-120
|
3,15
|
158,0
|
| 1,0х3,0
|
ЩЛ GA.ST-120
|
3,0
|
154,0
|
| 0,95х3,0
|
ЩЛ GA.ST-120
|
2,85
|
143,0
|
| 0,9х3,0
|
ЩЛ GA.ST-120
|
2,7
|
138,0
|
| 0,85х3,0
|
ЩЛ GA.ST-120
|
2,55
|
134,0
|
| 0,8х3,0
|
ЩЛ GA.ST-120
|
2,4
|
131,0
|
| 0,75х3,0
|
ЩЛ GA.ST-120
|
2,25
|
125,0
|
| 0,7х3,0
|
ЩЛ GA.ST-120
|
2,1
|
118,0
|
| 0,65х3,0
|
ЩЛ GA.ST-120
|
1,95
|
108,0
|
| 0,6х3,0
|
ЩЛ GA.ST-120
|
1,8
|
105,0
|
| 0,55х3,0
|
ЩЛ GA.ST-120
|
1,65
|
97,0
|
| 0,5х3,0
|
ЩЛ GA.ST-120
|
1,5
|
94,0
|
| 0,45х3,0
|
ЩЛ GA.ST-120
|
1,35
|
89,0
|
| 0,4х3,0
|
ЩЛ GA.ST-120
|
1,2
|
83,0
|
| 0,35х3,0
|
ЩЛ GA.ST-120
|
1,05
|
72,0
|
| 0,3х3,0
|
ЩЛ GA.ST-120
|
0,9
|
71,0
|
Возможно изготовление щитов отличных
от приведенных в таблице размеров.
